Guía del usuario del sistema de videoconferencia todo en uno SVN A3

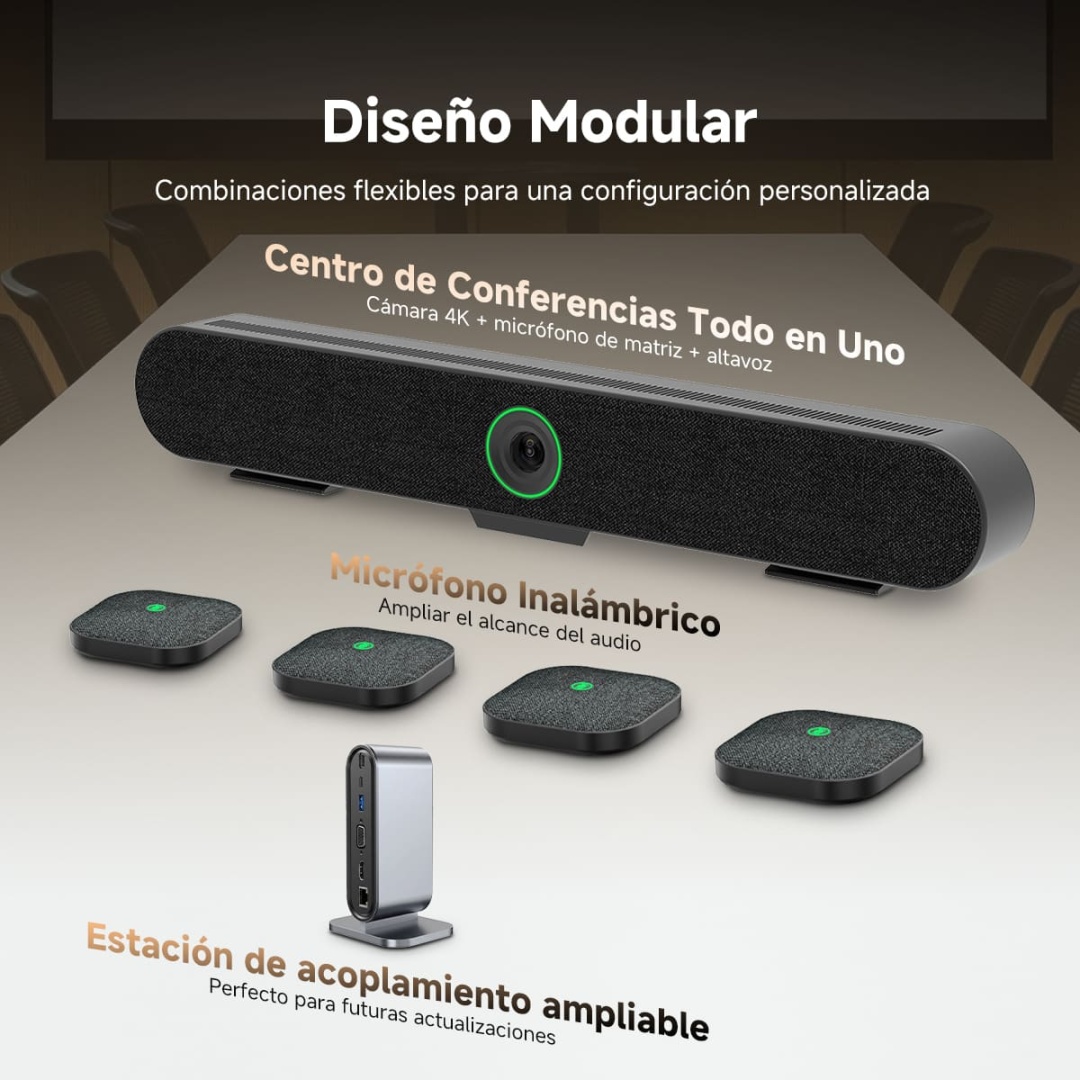

Instalación del sistema SVN A3

Primero, monte las tiras de soporte (con orificios para tornillos) en la parte posterior del televisor. Conecte la unidad de cámara todo en uno al puerto USB de la base mediante el cable USB y, a continuación, conecte el dispositivo de visualización al puerto HDMI de la base utilizando el cable HDMI de 2 metros incluido. Por último, conecte su ordenador al puerto de entrada de la base mediante el cable de proyección de pantalla de 2 metros. (Conectar el puerto PD de 100 W a una fuente de alimentación permite que la base suministre energía al ordenador). Luego, seleccione la fuente de entrada HDMI correspondiente en el televisor para recibir la señal del PC o de la unidad principal de videoconferencia.

Significado de los indicadores luminosos de la cámara

Verde: El dispositivo está en modo de espera.

Azul: La cámara (con cubierta de privacidad) está activa y en funcionamiento.

Rojo: Función de silencio activa; la luz se vuelve roja cuando el micrófono está silenciado.

Blanco: Dispositivo conectado correctamente a un micrófono externo inalámbrico.

Configuración de preajustes de la cámara

El SVN A3 admite tres posiciones preestablecidas. Ajuste la vista de la cámara a la posición deseada y, a continuación, mantenga pulsado el botón "1" durante 2 segundos para guardarla como Preajuste 1. Repita este proceso para los botones "2" y "3". Si vuelve a pulsar el mismo botón, el nuevo preajuste sobrescribirá el anterior.

Configuración del micrófono de extensión inalámbrico

Encendido/Apagado: Mantenga pulsado el botón del micrófono de extensión durante 2 segundos para encenderlo o apagarlo. Si el micrófono externo no está conectado a la unidad principal, se apagará automáticamente tras 5 minutos; si está conectado, el micrófono y la unidad principal se apagarán simultáneamente.

Emparejamiento: Con el micrófono encendido y la unidad principal conectada a la corriente, mantenga pulsado el botón de silencio durante aproximadamente 6 segundos para entrar en el modo de emparejamiento; el indicador del micrófono parpadeará en blanco. Pulse secuencialmente los botones "+" y "-" del mando a distancia; el indicador de la barra de vídeo cambiará a un círculo verde fijo, lo que indica que ha entrado en el modo de emparejamiento. Una vez realizado el emparejamiento con éxito, los indicadores luminosos de ambos dispositivos dejarán de parpadear y permanecerán encendidos de forma fija. (Este procedimiento solo es necesario durante el uso inicial o tras una actualización del firmware).

Carga: El micrófono de expansión no puede utilizarse mientras se está cargando, ni siquiera si está conectado a la unidad principal.

Luces indicadoras:

Naranja intermitente: Cargando

Naranja fijo: Batería baja

Verde fijo: Carga completa

Blanco intermitente: Micrófono no emparejado
